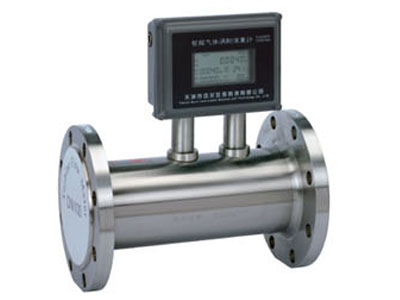

ZY-LWQ氣體渦輪流量計
產品特點：
流體流經氣體渦輪流量計殼體，由於葉輪的葉片與流向有一定的角度，流體的衝力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之後葉片旋轉，在力矩平衡後轉速穩定，在一定的條件下，轉速與流速成正比，由於葉片有導磁性，它處於信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈衝信號，此信號經過氣體渦輪流量計中放大器的放大整形，形成有一定幅度的連續的矩形脈衝波
產品應用：是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃氣計量和城市天然氣、燃氣調壓站封閉管道中低粘度氣體的體積流量和總量及燃氣熱計量的理想氣體流量檢測儀表。
.jpg)
一、概 述
ZY-LWQ氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行開發的新一代高精度、高可靠性的氣體計量儀表，具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用於天然氣、煤製氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈衝信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用於與二次顯示儀、PLC、DCS等計算機控製係統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
二、產品特點
·合金渦輪，具有更高的穩流和耐腐蝕作用
·進口專用軸承，使用壽命長
·計量室與通氣室隔絕，保證了儀表的安全性
·流量範圍寬（Qmax/Qmin≥20:1)，重複性好，精度高（可達1.0級），壓力損失小，始動流量低，可
達0.6m3/h
·儀表具有防爆及防護功能，防爆標誌為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
三、技術參數
| 執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
| 儀表口徑（mm)及連接方式 | 20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
| 精度等級 | ±1.5%R（±1%R需特製）* |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 儀表材質 | 表體：304不鏽鋼或鑄鋁 |
| 使用條件 | 介質溫度：-20℃～+80℃ |
|
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用於4-20mA輸出、脈衝輸出、RS485等 |
| 整機耗能 | 外電源：< 1W |
| 信號輸出功能 | 脈衝信號、4-20mA電流信號、控製信號 |
| 通訊輸出功能 | RS485通訊 |
| 實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
| 信號接線口 | 內螺紋M20×1.5或其他 |
| 防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
| 防護等級 | IP65 |
四、測量範圍及工作壓力
| 公稱通徑 | 型號 | 標準量程 | 擴展量程 | 常規耐壓等級 | 特製高壓等級 | 安裝方式 | ||
| DN20 | LWQ－20 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭 |
| DN25 | LWQ－25 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN32 | LWQ－32 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭 |
| DN40 | LWQ－40 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN50 | LWQ－50 | A1 | 6-65 | B1 | 5-70 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－50 | A2 | 10-100 | B2 | 8-100 | ||||
| DN65 | LWQ－65 | A | 15-200 | B | 10-200 | 1.6 | 2.5,4.0 | 法蘭 |
| DN80 | LWQ－80 | A1 | 13-250 | B | 10-160 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－80 | A2 | 20-400 | 法蘭 | |||||
| DN100 | LWQ－100 | A1 | 20-400 | B | 13-250 | 1.6 | 2.5 | 法蘭 |
| LWQ－100 | A2 | 32-650 | 法蘭 | |||||
| DN125 | LWQ－125 | 1 | 25-700 | B | 20-800 | 1.6 | 2.5 | 法蘭 |
| DN150 | LWQ－150 | A1 | 32-650 | B | 80-1600 | 1.6 | 2.5 | 法蘭 |
| LWQ－150 | A2 | 50-1000 | 法蘭 | |||||
| DN200 | LWQ－200 | A1 | 80-1600 | B | 50-1000 | 1.6 | ______ | 法蘭 |
| LWQ－200 | A2 | 130-2500 | 法蘭 | |||||
| DN250 | LWQ－250 | A1 | 130-2500 | B | 80-1600 | 1.6 | ______ | 法蘭 |
| LWQ－250 | A2 | 200-4000 | 法蘭 | |||||
| DN300 | LWQ－300 | 1 | 200-4000 | B1 | 130-2500 | 1.6 | ______ | 法蘭 |
| B2 | 320-6500 | 1.6 | ||||||
五、產品分類
| 產品圖片 | | | | ||
| 儀表型號 | ZY-LWQ-N | ZY-LWQ-A | ZY-LWQ-B | ZY-LWQ-C | ZY-LWQ-D |
| 信號輸出 | 脈衝 | 4-20mA | 無 | 4-20mA | 可選4-20mA/脈衝 |
| 供電電源 | +24VDC±15% | +24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%+鋰電池 |
| 精度等級 | 2.5～1.5級 | 1.5～1.0級 | 1.5～1.0級 | ||
| 測量範圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | ||
| 顯示器 | 無 | 有 | 有 | ||
| 溫壓補償 | 無 | 無 | 有 | ||
| 通訊接口 | 無 | 無 | RS485 | ||
| 實時記錄 | 無 | 無 | 有 | ||
| 儀表材質 | 鋁合金或不鏽鋼 | 鋁合金或不鏽鋼 | 鋁合金或不鏽鋼 | ||
| 防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防護等級 | IP65 | IP65 | IP65 | ||
| 整機功耗 | < 1W | < 1W | < 1W | ||
| 儀表通經 | DN25～DN300 | DN25～DN300 | DN25～DN300 | ||
| 安裝方式 | 法蘭安裝 | 法蘭安裝 | 法蘭安裝 | ||
| 介質溫度 | -20℃～80℃ | -20℃～80℃ | -20℃～80℃ | ||
| 環境溫度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | ||
六、產品選型
| 型號 |
| 說明 | |||||
| ZY-LWQ | □ | —□ | □ | /□ | /□ | /□ | |
| 儀表 | N |
|
|
|
|
| 傳感器型：+12V或24V供電，輸出三線製脈衝信號 |
| A | 變送器型：+24V供電，輸出二線製4～20mA | ||||||
| B | 智能型：鋰電池供電，現場顯示無信號輸出 | ||||||
| C | 智能型：+24V供電，現場顯示並輸出二線製4～20mA | ||||||
| D | 全智能型：溫壓補償一體化，現場顯示並遠傳信號 | ||||||
| 公稱通徑及 | 25 | DN 25mm | |||||
| 40 | DN 40 mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65 mm | ||||||
| 80 | DN 80 mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125 mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
| 量程範圍 | W(x) | 擴展量程範圍，請參照Px頁表2選擇 | |||||
| S(x) | 標準量程範圍，請參照Px頁表2選擇 | ||||||
| 表體材質 | S | 不鏽鋼 | |||||
| L | 鋁合金 | ||||||
| 機芯材質 | S | 防腐ABS | |||||
| L | 鋁合金 | ||||||
|
| N | 無特殊結構 | |||||
| A | 氧氣專用 | ||||||
| B | 壓縮空氣專用 | ||||||
