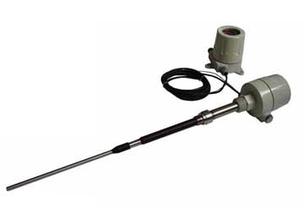

ZY-SPDN-LWJ射頻導納料位儀
產品特點：
射頻導納料位儀由傳感器和控製儀表組成，傳感器中的脈衝卡可以把物位變化轉換為脈衝信號送給控製儀表，控製儀表經運算處理後轉換為工程量顯示出來，從而實現了物位的連續測量。由於采用了射頻導納檢測技術，提高了可靠性並使安裝調試變得非常簡便。
產品應用：廣泛應用於石化、食品、冶金、電力、 礦業、水利、製藥等領域。
.jpg)
一、射頻導納物位計概述
ZY-SPDN-LWJ 射頻導納物位計是與美國三雄公司合作的物位儀表。儀表采用射頻導納測量原理進行物位的測量，其屏蔽技術，解決了由於探頭掛料及工況溫度、壓力變化而引起的漂移及誤動作，儀表工作穩定、可靠。
URF型射頻導納物位計由探頭、電子單元、防護外殼組成，可采用整體或分體安裝。具有靈敏度高、穩定性好、不受掛料影響的顯著特點，可用於各種液體、漿體、固體顆粒或粉料的限位控製，其輸出為雙刀雙擲繼電器觸點信號。
二、ZY-SPDN-LWJ 射頻導納物位計產品特點
免維護：無機械磨損件，不需定期維護或更換
防掛料：電路中屏蔽技術的設計，使儀表忽略探頭掛料的影響，無需定期清潔或重複標定
應用廣泛：可測量液體、漿體、固體顆粒及粉末
安裝簡便：可通過罐上的螺紋口或法蘭進行安裝，可選擇整體或分體安裝方式，調試簡單方便
三、ZY-SPDN-LWJ 射頻導納物位計技術參數
供電電源：AC 185V～256V 2W或DC 15V～30V 2W
輸出：雙刀雙擲繼電器開關信號（可現場設定高位動作或低位動作）
觸點容量：AC 220V 5A無感，3A有感
靈敏度：0.3PF
重複性：導電物料1.6mm，絕緣物料50mm
負載電阻：中心端到地150Ω，中心端到屏蔽500Ω，屏蔽端到地150Ω
環境溫度：-40℃～80℃
探頭材料：1Cr18Ni9Ti
探頭長度：500mm（標準）
分體式電纜：單芯雙屏蔽電纜，長度5米（標準），zui長可達50米
過程連接：3/4NPT螺紋安裝（標準），或選用法蘭安裝
外殼防護：符合IP65防護標準
防爆等級：ExdⅡBT4
工作溫度及工作壓力：（注：特殊型，可特製）
四.選型
| 型 譜 | 說 明 | ||||||||
| ZY-SPDN-LWJ | □□□□□□□□ | 射頻導納物位計 | |||||||
| 係列號 | A |
| 經濟型 | ||||||
| B |
| 智能型 | |||||||
| 供電方式 |
| 1 |
| AC 220V | |||||
|
| 2 |
| DC 24V | ||||||
| 電子單元型式 |
| 1 |
| 一體式 | |||||
| 2 |
| 分體式 | |||||||
| 安裝方式 |
| 1 |
| 螺紋式 | |||||
| 2 |
| 法蘭式 | |||||||
| 延時選擇 |
| 1 |
| 無延時 | |||||
| 2 |
| 有延時 | |||||||
| 探頭型式 |
| 1 |
| 常規型 | |||||
| 2 |
| 特殊型 | |||||||
| 防爆型式 |
| N |
| 不防爆 | |||||
| B |
| ExdⅡBT4 | |||||||
| 插入深度 |
|
| mm | ||||||
| 型 譜 | 說 明 | ||||||||
| ZY-SPDN-LWJ | □□□□□□□□ | 射頻導納物位計 | |||||||
| 係列號 | A |
| 經濟型 | ||||||
| B |
| 智能型 | |||||||
| 供電方式 |
| 1 |
| AC 220V | |||||
|
| 2 |
| DC 24V | ||||||
| 電子單元型式 |
| 1 |
| 一體式 | |||||
| 2 |
| 分體式 | |||||||
| 安裝方式 |
| 1 |
| 螺紋式 | |||||
| 2 |
| 法蘭式 | |||||||
| 延時選擇 |
| 1 |
| 無延時 | |||||
| 2 |
| 有延時 | |||||||
| 探頭型式 |
| 1 |
| 常規型 | |||||
| 2 |
| 特殊型 | |||||||
| 防爆型式 |
| N |
| 不防爆 | |||||
| B |
| ExdⅡBT4 | |||||||
| 插入深度 |
|
| m | ||||||
