ZY-UZ-D型係列頂裝式磁性浮子液位計
產品特點：
由本體(由上、下導管組成)、翻板箱(由紅、白雙色磁性小翻板組成)、浮子(由磁體、頂杆、浮筒組成)以及液位變送器等組成
產品應用：頂裝式磁翻板液位計，適用於測量各種不便於側麵安裝液位計的容器，特別是地下貯槽內的液位測量。廣泛適用於石油、化工、冶金、電力、輕工及醫藥等行業和部門
在線谘詢訂購熱線：0517---86891833
.jpg)

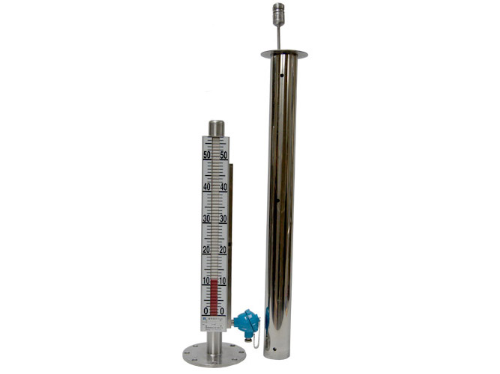

頂裝式磁性浮子液位計
ZY-UZ-D 型係列頂裝式磁性浮子液位計的結構原理
液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時 翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。
ZY-UZ-D 型係列頂裝式磁性浮子液位計的特點
ZY-UZ-D 型係列頂裝式磁性浮子液位計的特點
●適合容器內液體介質的液位、界麵的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要
改變角度。
●測量範圍大，不受貯槽高度的限製。
●指示機構與被測介質隔離，密封性好，可靠性高。
●結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
ZY-UZ-D 型係列頂裝式磁性浮子液位計的主要技術指標
●測量範圍：500~8000mm
●精確度：±5mm ±10mm（高溫型）
●工作壓力：≤2.5MPa（普通型）
≤10.0MPa（高壓型）
≤32.0MPa（chao高壓型）
≤2.5MPa（防腐型）
●介質密度：0.45~2g/cm3
●介質溫度：-80℃~+450℃
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要
改變角度。
●測量範圍大，不受貯槽高度的限製。
●指示機構與被測介質隔離，密封性好，可靠性高。
●結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
ZY-UZ-D 型係列頂裝式磁性浮子液位計的主要技術指標
●測量範圍：500~8000mm
●精確度：±5mm ±10mm（高溫型）
●工作壓力：≤2.5MPa（普通型）
≤10.0MPa（高壓型）
≤32.0MPa（chao高壓型）
≤2.5MPa（防腐型）
●介質密度：0.45~2g/cm3
●介質溫度：-80℃~+450℃
ZY-UZ-D 型係列頂裝式磁性浮子液位計的選型標記
| 結構特點 | 接液材質 | 溫度（℃） | 壓力（MPa） | 密度（g/cm3） | 外型 |
| 普通型 | 304 | 120 | 2.5 | ≥0.85 | 圖1 |
| 中高壓型 | 304 | 120 | 4.0~32 | ≥0.85 | 圖2 |
| 高溫型 | 304 | 450 | 2.5 | ≥0.85 | 圖2 |
| 耐腐型 | RPP | 100 | 1.6 | ≥0.95 | 圖3 |
| 強耐腐型 | 304襯PTFE | 120 | 2.5 | ≥0.95 | 圖4 |
| 夾套保溫型 | 304 | 120 | 2.5 | ≥0.85 | 圖5 |
| 低溫防霜型 | 304 | -80 | 2.5 | ≥0.85 | 圖1 |
| 輕比重型 | 304 | 120 | 2.5 | ≥0.45 | 圖1 |
型號、規格
| ZY-UZ-D | Y | 液位 | 測量型式 | ||||||||
| J | 界麵 | ||||||||||
| O | 無 | 遠傳裝置 | |||||||||
| LB | 4-20mA | ||||||||||
| O | 普通型 | 防爆形式 | |||||||||
| G | 隔爆型 | ||||||||||
| Z | 本安型 | ||||||||||
| O | 無 | 液位控製 （報警）開關 | |||||||||
| S | 上報警 | ||||||||||
| X | 下報警 | ||||||||||
| K | 上、下報警 | ||||||||||
| GS | 數顯儀表 | ||||||||||
| A | 1Cr18Ni9Ti（321） | 接液材質 | |||||||||
| B | OCr18Ni9（304） | ||||||||||
| C | 316L | ||||||||||
| D | RPP | ||||||||||
| E | PVC | ||||||||||
| F | 304內襯PTFE | ||||||||||
| mm | 中心距 | ||||||||||
| 1.6-16MPa | 工作壓力 | ||||||||||
| g/cm3 | 介質密度 | ||||||||||
| /W | 帶蒸汽夾套 | 結構特點 | |||||||||
| /T1 | -80~+10℃ | ||||||||||
| /T2 | -10~+120℃ | ||||||||||
| /T3 | -10~+250℃ | ||||||||||
| /T4 | -10~+350℃ | ||||||||||
訂貨須知
●型號規格 ●介質密度
●測量範圍 ●工作壓力
●工作溫度 ●材質
●型號規格 ●介質密度
●測量範圍 ●工作壓力
●工作溫度 ●材質
