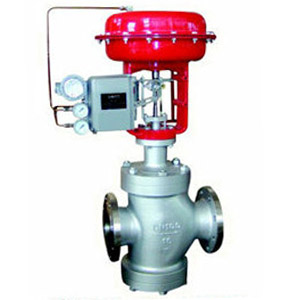

ZY-ZJHP/M精小型氣動薄膜套筒調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用於允許泄漏量小且閥前後壓差不大的場合。

主要特點如下：

1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。

2、閥芯導向麵大，可改善由渦流和衝擊引起的振蕩。

3、比普通的單、雙座調節閥噪聲降低10dB左右。

4、結構簡單，裝拆維修方便。

■ 閥體

型    式：直通單座鑄造球型閥

公稱通徑：25、32、40、50、65、80、100、125、150、200、250、300mm

公稱壓力：PN1.6、4.0、6.4MPa

法蘭標準：JB/T79.1-94、79.2-94等

材    料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

結構形式：標準型、散熱型、低溫型、波紋管密封型、保溫夾套型和襯氟型（見圖1～圖5）

■ 閥內組件

閥芯型式：壓力平衡式閥芯

流量特性：等百分比特性和線性特性

材    料：不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

■ 執行機構

型    式：多彈簧薄膜式執行機構

彈簧範圍：20～100（標準）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力：140～400KPa

氣源接口：RC1/4"

環境溫度：-30～+70℃

■ 閥作用型式

氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

■ 附件

定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
