ZY-LLJLY-100流量記錄儀
產品特點:
流量記錄儀在水處理行業中應用很多,很多企業為了能夠記錄下每天的流量,方便於管理。而現在的流量計隻能每天顯示流量,並不能記錄下來!所以要求另外一個儀器來記錄,這樣就涉及到了流量記錄儀。
產品應用:流量記錄儀是接收傳感器的流量信號,並將接收到的流量進行顯示、記錄、控製。
.jpg)

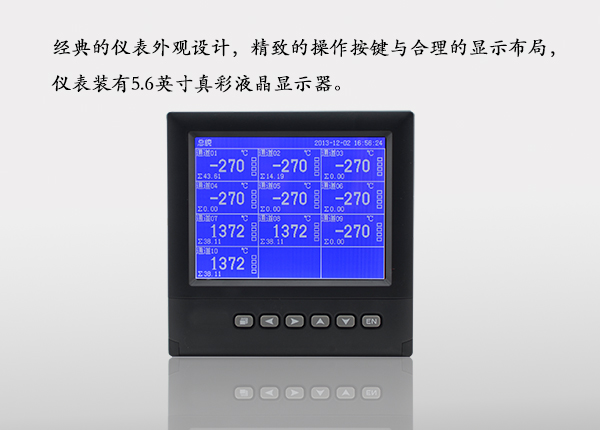

ZY-LLJLY-100 係列流量記錄儀是一種高速高性能微處理器和5.6英寸單色液晶顯示屏,對現場各種溫度、壓力、流量、電量等信號實現監測、控製和記錄功能。

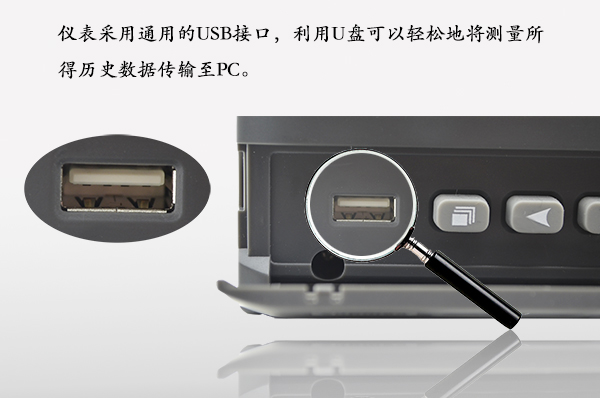

ZY-LLJLY-100 係列流量記錄儀可自由組態輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號,可實現為傳感器配電和繼電器報警輸出,並且可通過U盤或通訊方式與上位機進行數據交換。無紙記錄儀本身具有實時數據顯示畫麵、曲線顯示畫麵以及棒圖數據顯示畫麵,同時,可以與微型打印機相連接,實現現場打印功能,與聲光報警器連接,實現現場聲光報警功能。
ZY-LLJLY-100 係列流量記錄儀為信號輸入,能夠記錄溫度、溫濕度、電流、電壓、壓力、流量、液位等現場所有信號。
ZY-LLJLY-100 係列流量記錄儀目前主要應用在冶金、石油、化工、建材、造紙、食品、製藥、熱處理、水處理等各種工業現場,是替代傳統記錄儀的新一代經濟實用型無紙記錄儀。

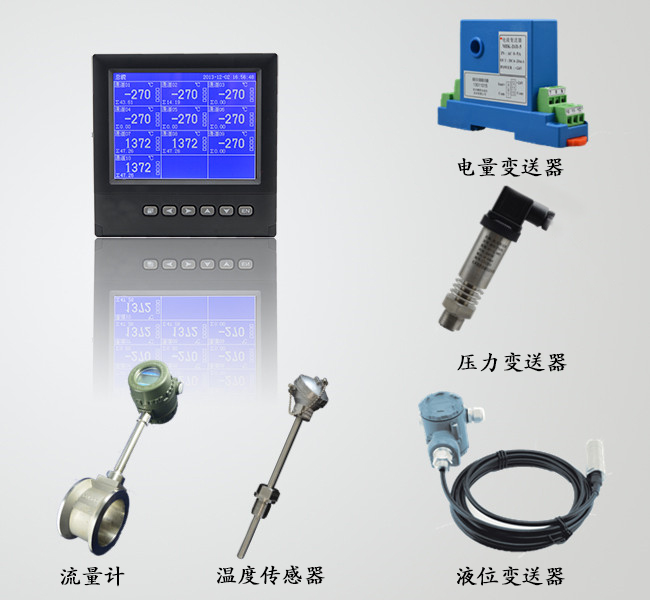

記錄儀與現場儀表的配合使用:
1. 配流量計,實現測量和記錄現場的流量信號。
2. 配壓力變送器,實現測量和記錄現場的壓力信號。
3. 配溫度傳感器,實現測量和記錄現場的溫度信號。
4. 配電量變送器,實現測量和記錄現場的電量信號。
5. 配液位變送器,實現測量和記錄現場的液位信號。
6. 配溫濕度變送器,實現測量和記錄現場的溫濕度信號。
7. ……

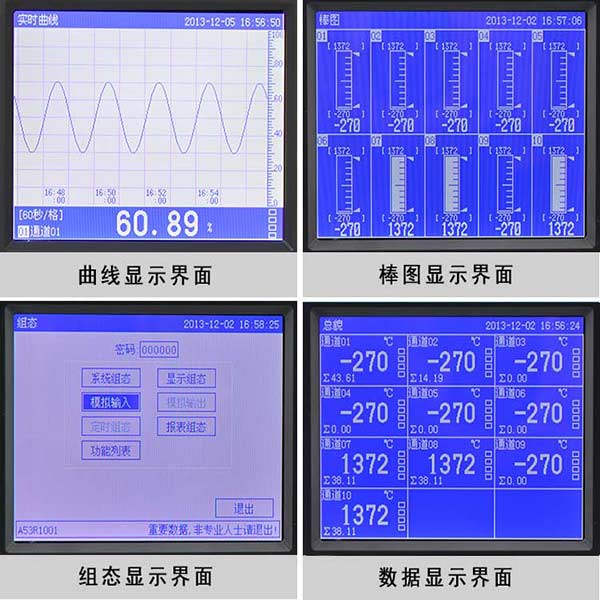

儀表操作界麵顯示:
上位機軟件操作界麵顯示:
| 通 道 數 | 1~16路可選 | |
| 輸入信號 | Ⅱ型標準信號:(0~10)mA、(0~5)V、0–20mV、0–100mV。 Ⅲ型標準信號:(4~20)mA、(1~5)V。 熱電偶:B、E、J、K、S、T、R、N 、F1、F2、WRE。 熱電阻:Pt100、Cu50、BA1、BA2。 | |
| 精 度 | ±0.2%FS | |
| 輸入阻抗 | 標準電流信號輸入為250Ω。 其它信號輸入為大於20MΩ。 | |
| 隔 離 | 通道和地之間隔離電壓大於500VAC,全隔離型,通道和通道之間隔離電壓大於250VAC。 | |
| 供 電 | 交流供電電壓:(100~240)VAC;頻率:(47~63)Hz;功耗:30VA; | |
| 報警輸出 | 250VAC,3A繼電器常開觸點 | |
| 絕緣強度 | 電源對地絕緣強度大於1500 VAC,漏電流10mA,1分鍾; 電源對外殼絕緣強度大於1500 VAC,漏電流10mA,1分鍾。 | |
| 看 門 狗 | 集成WATCHDOG芯片,保證主機長期可靠運行。 | |
| 實時時鍾 | 采用硬件實時時鍾,掉電後由鋰電池供電,時鍾誤差±1分/月。 | |
| 掉電保護 | 所有數據保存在FLASH存儲器中,無需後備電池,確保所有曆史數據及組態參數不會因掉電而丟失。 | |

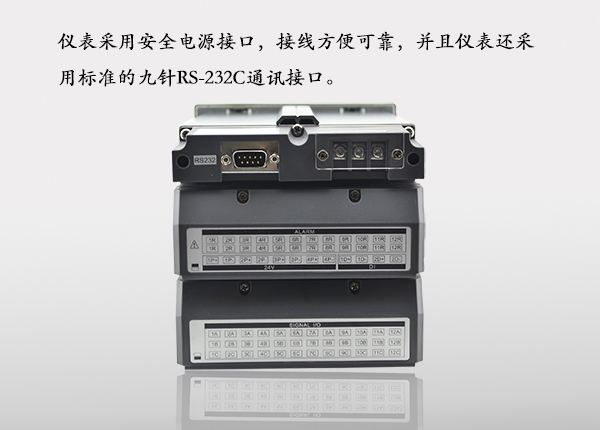

| 通訊接口 | 提供RS-485和RS-232C兩種通訊接口供用戶選擇,但不能同時使用,其中RS-485串行總線與主機隔離 | |
| 采樣周期 | 1秒,即1秒對各通道采樣1次 | |
| 記 錄 | 1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分可設置 | |
| 顯 示 | 3英寸液晶顯示屏 | |

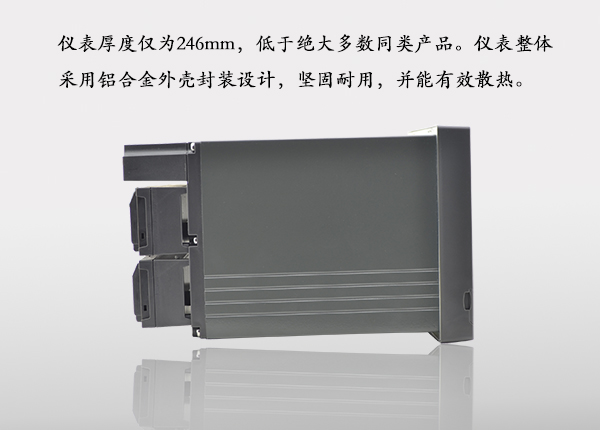

| 尺 寸 | 外型尺寸 144mm×144mm×220mm 開孔尺寸 138+1mm×138+1mM | |
